台湾建暐立式磨床
产品简介
台湾建暐CVG-8CT 高精度CNC立式磨床机床特色C轴采用液静压转盘，研磨真圆度可达到1um左右。XZ轴采用Heidenhan光学尺，解析度0.05um。XZ
台湾建暐CVG-8CT 高精度CNC立式磨床
机床特色
C轴采用液静压转盘，研磨真圆度可达到1um左右。
XZ轴采用Heidenhan光学尺，解析度0.05um。
XZ轴最小设定单位0.0001 mm。
自动局长更换装置ATC，4T / 4TD 刀把式：HSK-A63、8CT / 12 CT 刀把式：HSK-A100。
自动修砂及自动补偿功能。
CVG-4TD C轴采用内藏式直驱马达设计，搭配角度控制，以研磨各种异形工件及偏心圆。
对话式图形界面：针对床程序编写的对话式辅助界面，加入图形引导，用户能够快速、简单的完成各项研磨设定，使初学者能够短时间上手。
规格表
| 電控系統 | |
| 數值控制器 | 0i-TF Plus |
| 研磨能力 | |
| 內塑研磨尺寸範圍 | Ø50~Ø800 毫米 |
| 外部研磨尺寸范围 | Ø800 毫米 |
| 內徑研磨最大長度 | 内径 < Ø250:325 毫米 内径 > Ø250:500 毫米 |
| 外部研磨最大长度 | 500 毫米 |
| 工件最大旋徑 | Ø850 毫米 |
| 工件安装最高高度(从磁盘到砂轮底端) | 600 毫米 |
| 工件最大载重 | 1500 公斤 |
| X行程 | |
| 向右行程 | 1340 mm (ATC 位置) |
| 向左行程 | 300 毫米 |
| 移动速度 | 0~24000毫米/分钟 |
| 最小設定單位 | 0.0001 毫米 |
| 行程 | |
| 上下行程 | 800 毫米 |
| 移动速度 | 0~24000毫米/分钟 |
| 最小設定單位 | 0.0001 毫米 |
| 砂輪軸 | |
| 刀把型式 | HSK-A100 |
| 砂轮軸轉速 | 0~10000转 |
| 砂輪直徑 | Ø45~Ø250 mm (建议) / Ø275 (最大) |
| 主軸 | |
| 工作台尺寸 | Ø800 毫米 |
| 旋轉速度 | 10~200转/分 |
| 自动刀具更换装置(ATC) | |
| 刀把型式 | HSK-A100 |
| 砂轮储量 | 6 工具 |
| 最大砂轮(直徑X長度) | Ø275 X 350毫米 |
| 最大砂輪重量 | 20公斤 |
| 選刀方式 | 伞型 |
| 電動機 | |
| 砂轮軸马达 | 15/18.5 kw (内置式) |
| 主軸马达 | 3.7/5.5千瓦 |
| X軸伺服马达 | 6 千瓦 |
| Z軸伺服马达 | 6 千瓦 |
| 機器重量佈地及包裝 | |
| 地面空間 (長X寬) | 4073 x 3450 毫米 |
| 機器高度 | 3644 毫米 |
| 变量器 | 33千伏安 |
| 淨重 | 16000公斤 |

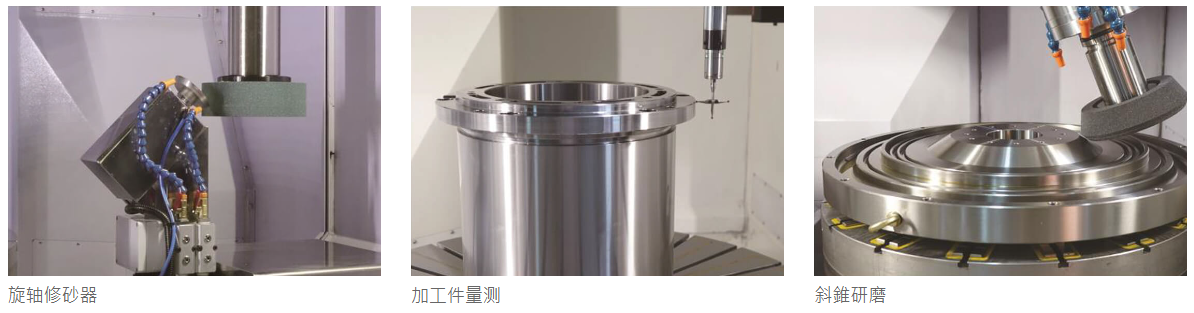

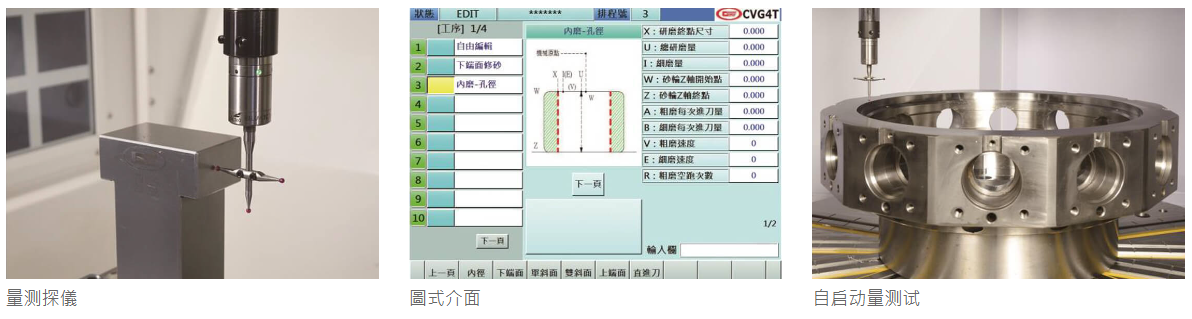

加工试验与量测

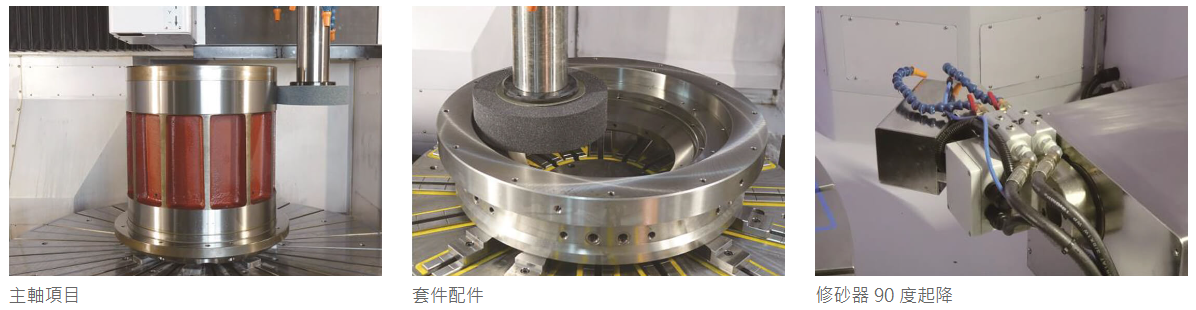

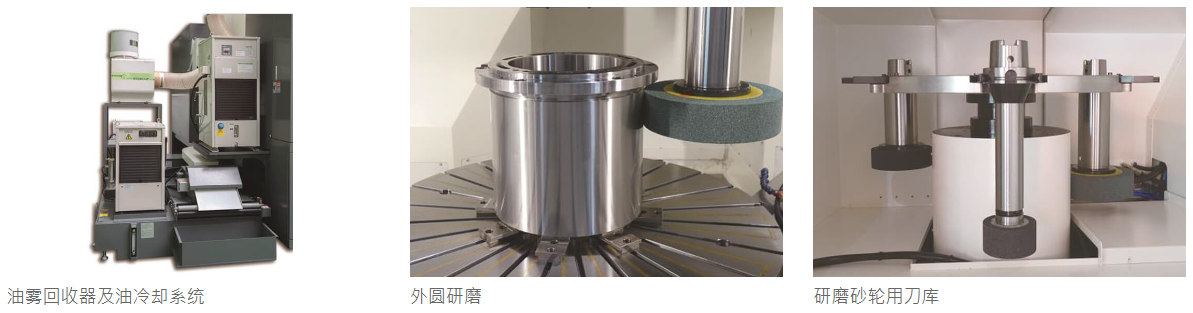

标准配备

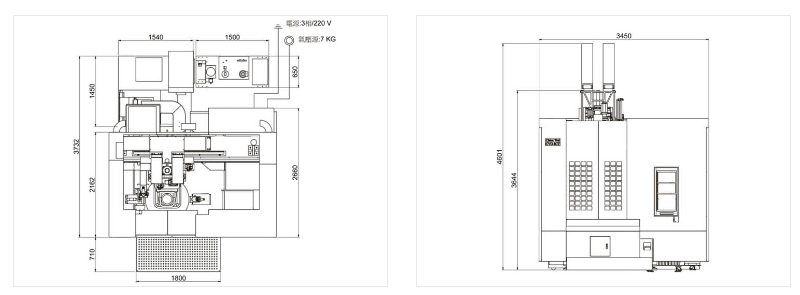

外观尺寸

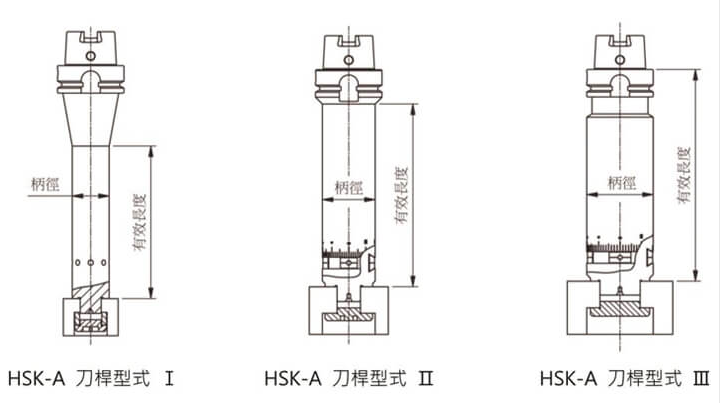

HSK-A 刀桿与砂轮
刀杆尺寸总表(可根据实际需求尺寸另购)
| HSK-A100 | ||||
| 刀桿型式 | 权利 | 效率 | 砂輪直徑厚度 | 可研磨最小孔径与深度 |
| 我 | Ø 55 | 230 | 直径 100 x 50 x 直径 38.1 | 直径 110 X 265 |
| 二 | Ø 75 | 250 | 直径 125 x 50 x 直径 38.1 | 直径 135 X 285 |
| 三 | Ø 100 | 220 | 直径 200 x 65 x 直径 101.6 | 直径 210 X 270 |
| 三 | Ø 100 | 300 | 直径 250 x 70 x 直径 101.6 | 直径 260 X 355 |

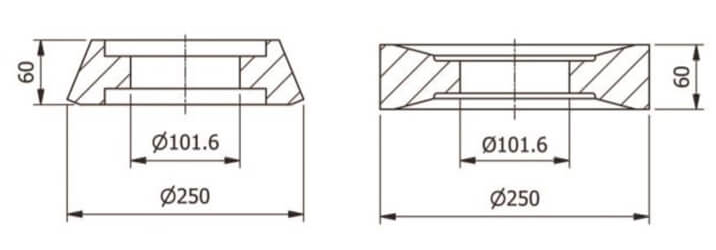

砂轮
| 工件材料 | 規格 |
| 淬火 | 5 公斤 |
| 鑄鐵 | GC80K |
